400-6171-355400-6171-355鉆桿是一種尾部帶有螺紋的鋼管，用于連接鉆機地表設備和位于鉆井底端鉆磨設備或底孔裝置。其品質關乎著鉆井的直徑和效率，因此需要精確測量。用于鉆桿主體的鋼管部位，外徑尺寸很好檢測，外徑測量?jī)x是常用的在線檢測設備，但關于頭尾包含螺紋的各信息如何自動化檢測，就需要精密的儀器來解決。
藍鵬測控為某廠家定制了一款用于石油鉆桿的專用檢測設備——C/JG/E02-SY9800/230型鉆桿測量?jī)x，該測量?jī)x采用了兩種不同的測頭，光電測頭與激光測頭進行多尺寸的高精測量。
鉆桿測量?jī)x設備分為外螺紋側測量裝置和內螺紋側測量裝置兩部分。其中外螺紋部分設置2組雙測頭，測量鉆桿接頭外徑尺寸，同時通過測頭部分滑臺的行走距離和尺寸變化設定，測量外螺紋部分接頭的長度。內螺紋部分設置2組雙測頭和1只二維激光測量傳感器，雙測頭測量鉆桿接頭外徑尺寸，同時通過測頭部分滑臺的行走距離和尺寸變化設定，測量?jī)?nèi)螺紋部分接頭的長度。二維激光測量傳感器掃描測量?jī)?nèi)螺紋端部的壁厚尺寸。

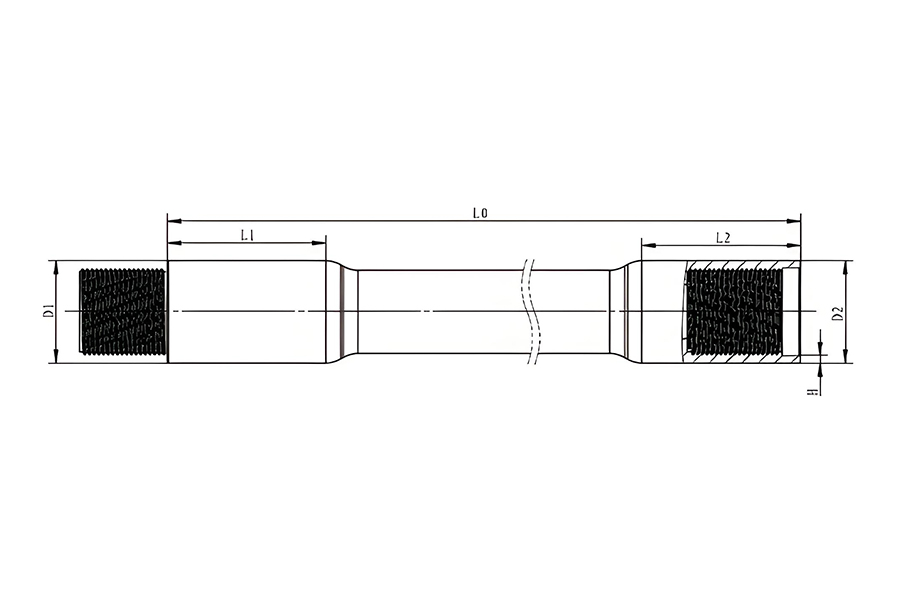

鉆桿測量尺寸要求
1、鉆桿接頭部位外徑D1、D2尺寸范圍φ80～φ220mm，測量精度要求±0.1mm。
2、鉆桿接頭部位長度L1、L2尺寸范圍200～300mm，精度要求±1mm。
3、內螺紋外側壁厚H，測量精度要求0.05mm。
4、鉆桿總長度L0尺寸范圍約9600mm，測量精度要求±1mm。
鉆桿測量?jī)x技術參數
1、直徑測量范圍：φ70～230；
2、直徑測量精度：≤±0.05；
3、接頭長度測量范圍：140～400；
4、接頭長度測量精度：≤±1；
5、總長度測量范圍：9200～9800；
6、總長度測量精度：≤±1；
7、壁厚測量范圍：0～25；
8、壁厚測量精度：≤±0.03；
9、環境溫度要求（℃）：-20～50；
10、環境濕度要求（RH）：85%（不結露）；
鉆桿測量?jī)x測量的這些尺寸能夠?yàn)榧夹g(shù)人員提供準確可靠的測量結果，為石油設備的設計、制造、安裝和維護提供有力支持。
